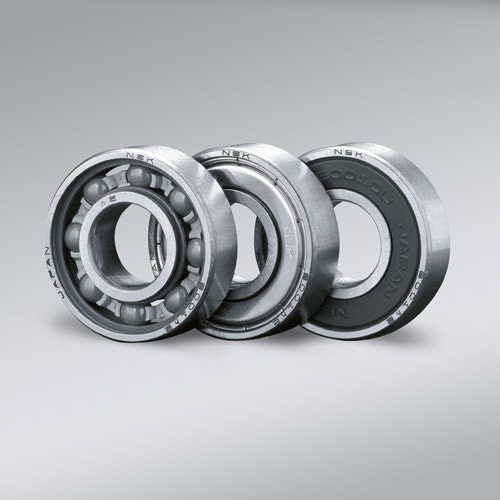

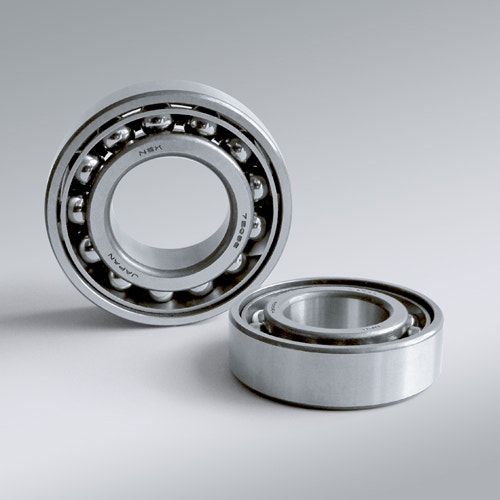

02 / КОНСТРУКЦИЯРадиально-упорная конструкцияПример исполнения · NSKКомбинированная
Когда усилие идёт под углом
Радиально-упорные шариковые
Дорожки смещены относительно друг друга. Один однорядный подшипник воспринимает осевую нагрузку в одну сторону; для двух направлений применяют согласованную пару или двухрядное исполнение.
Где применяют
Шпиндели станков, насосные валы, точные приводы.
Что важно при подборе
Угол контакта, схема пары, преднатяг и класс точности.

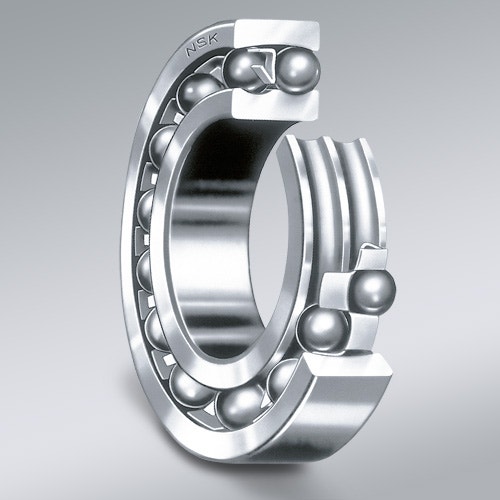

03 / КОНСТРУКЦИЯДва ряда шариков и сферическая дорожкаПример исполнения · NSKРадиальная · перекос
Для небольшого перекоса опор
Самоустанавливающиеся шариковые
Два ряда шариков и общая сферическая дорожка наружного кольца позволяют компенсировать несоосность. Основная нагрузка — радиальная; осевая способность ограничена.
Где применяют
Длинные валы, вентиляторы, текстильное и транспортирующее оборудование.
Что важно при подборе
Допустимый перекос, тип отверстия и способ закрепления на валу.

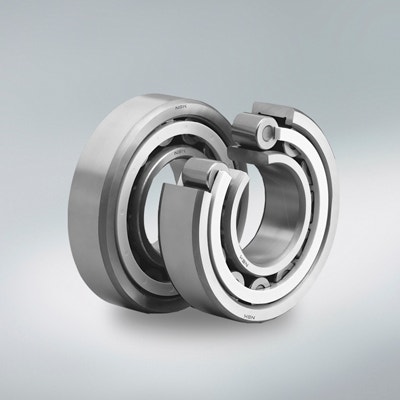

04 / КОНСТРУКЦИЯПрямые цилиндрические роликиПример исполнения · NSKПреимущественно радиальная
Высокая радиальная нагрузка
Цилиндрические роликовые
Цилиндрические ролики обеспечивают линейный контакт с дорожками. Исполнения N и NU допускают осевое перемещение внутри подшипника; способность других конструкций воспринимать осевое усилие зависит от бортов.
Где применяют
Редукторы, электродвигатели, прокатные и станочные узлы.
Что важно при подборе
Исполнение N / NU / NJ / NUP, зазор, сепаратор и фиксация вала.

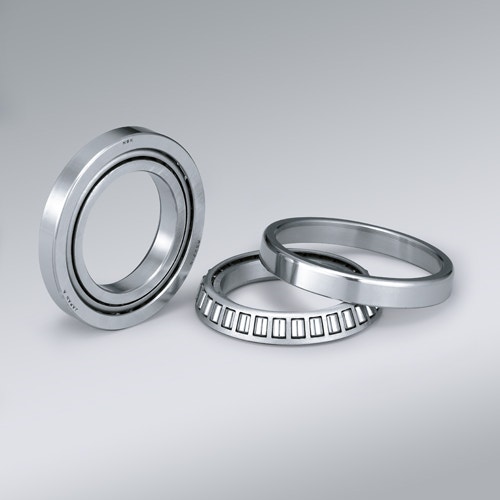

05 / КОНСТРУКЦИЯКонические ролики и разъёмные кольцаПример исполнения · NSKКомбинированная
Радиальная и осевая нагрузка вместе
Конические роликовые
Конические ролики работают по наклонным дорожкам. Однорядная конструкция воспринимает осевое усилие в одну сторону; встречная установка пары обеспечивает фиксацию в обе стороны.
Где применяют
Ступичные узлы, редукторы, мосты и тяжёлые приводы.
Что важно при подборе
Состав пары, монтажный зазор или преднатяг, согласованность колец.

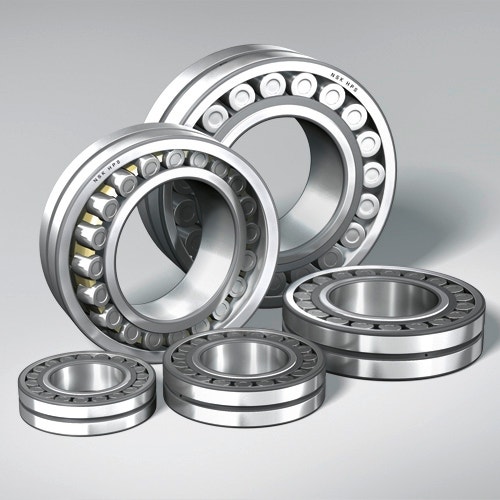

06 / КОНСТРУКЦИЯДва ряда бочкообразных роликовПример исполнения · NSKКомбинированная · перекос
Тяжёлая работа с перекосом
Сферические роликовые
Два ряда бочкообразных роликов и сферическая дорожка наружного кольца компенсируют несоосность. Рассчитаны на высокие радиальные и осевые нагрузки в обе стороны.

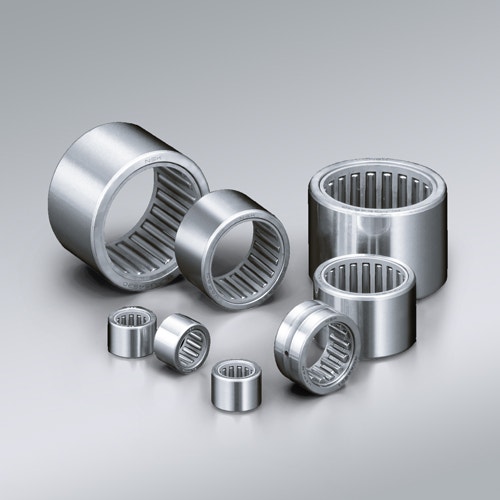

Длинные тонкие ролики позволяют уменьшить радиальную высоту опоры. Радиальные исполнения воспринимают радиальное усилие; для осевого нужны отдельные упорные или комбинированные конструкции.
Где применяют
Коробки передач, компактные механизмы, шарниры и ролики.
Что важно при подборе
Наличие внутреннего кольца, твёрдость и качество дорожки на валу.

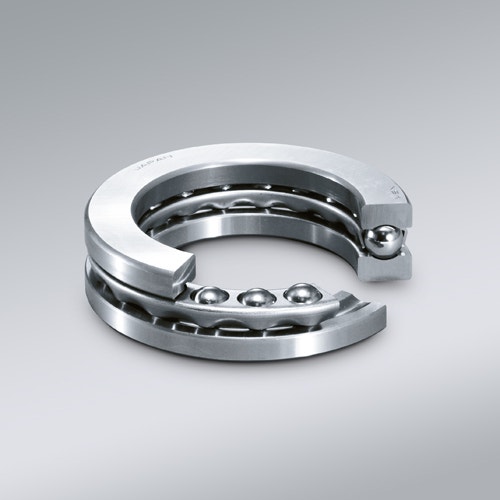

08 / КОНСТРУКЦИЯШарики между упорными шайбамиПример исполнения · NSKТолько осевая
Опора для усилия вдоль вала
Упорные шариковые
Шарики расположены между шайбами с дорожками качения. Одинарное исполнение принимает осевое усилие в одну сторону, двойное — в обе. Радиальную нагрузку не воспринимают.
Где применяют
Винтовые механизмы, поворотные опоры и вертикальные валы с отдельной радиальной опорой.
Что важно при подборе
Направление усилия, минимальная нагрузка, обороты и посадка шайб.

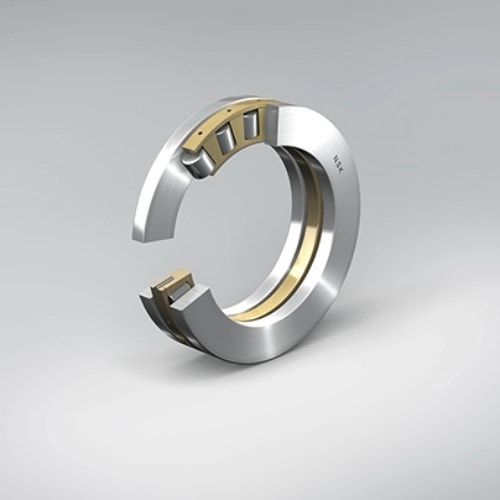

09 / КОНСТРУКЦИЯРолики между упорными шайбамиПример исполнения · NSKОсевая · высокая нагрузка
Для больших осевых усилий
Упорные роликовые
Цилиндрические и игольчатые упорные исполнения работают с осевой нагрузкой. Сферические упорные подшипники допускают также радиальную составляющую и перекос — в пределах каталожных условий.
Где применяют
Экструдеры, тяжёлые вертикальные валы, прессы и промышленное оборудование.
Что важно при подборе
Форма роликов, соотношение нагрузок, минимальная нагрузка и смазка.

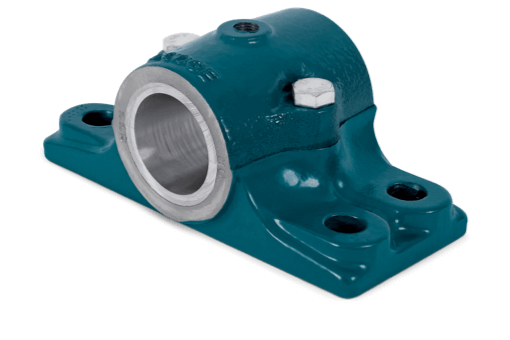

10 / КОНСТРУКЦИЯГладкая опорная поверхность без тел каченияПример корпусного исполнения · DODGEСкольжение · без шариков и роликов
Опора без тел качения
Подшипники скольжения
Вал скользит по поверхности втулки или вкладыша. Трение снижает смазочный слой либо антифрикционный материал. Конструкция подбирается под нагрузку, скорость, температуру и режим обслуживания.
Какие исполнения
Цилиндрические и фланцевые втулки, разъёмные вкладыши, упорные шайбы и корпусные опоры. Бронзовые, металлополимерные и другие материалы — по задаче.
Где применяют
Шарниры, конвейеры, вентиляторы, насосы и тяжёлые промышленные механизмы.
Что важно при подборе
Материал пары трения, зазор, качество поверхности вала, нагрузка и скорость скольжения. Самосмазывающееся исполнение и гидродинамическая опора требуют разных условий работы.
Подшипник, корпус и уплотнения как единый узел. Для конвейеров и сельхозтехники проверяем диаметр вала, крепление, защиту от загрязнений и возможность досмазывания.
Прецизионные исполнения
Для шпинделей и точных приводов: класс точности, преднатяг, согласованный комплект и скоростной режим. Точность — характеристика исполнения, а не отдельная форма тела качения.
Монтаж и специальные условия
Втулки, гайки, стопорные шайбы; исполнения для температуры, влаги и загрязнений. Комплектуем вместе с подшипником по посадкам и условиям эксплуатации.
Возможность поставки, исполнение, сроки и документацию уточняем по артикулу. Подбор замены согласуем по техническим параметрам.
ПОДШИПНИКИ ДЛЯ ОБОРУДОВАНИЯ OEM
На детали — номер. У нас — задача на подбор.
Нужен подшипник для Warman, Atlas Copco или другого импортного оборудования? Начнём с артикула изготовителя и модели агрегата, затем проверим варианты поставки и технической замены.
Warman®
Шламовые насосы
Подбор подшипников и состава опоры по модели насоса и обозначению подшипникового узла. Уточняем схему сборки, регулировку и смазывание.
Рассматриваем запросы на подшипники приводов и компрессорных узлов. Для внутренних опор нужны точная модификация агрегата и требования к согласованному комплекту.
01 / ИдентифицируемМодель, серийный номер, OEM-артикул, фото маркировки и позиция на чертеже.
02 / ПроверяемРазмеры, конструкцию, зазор, точность, преднатяг, смазку и состав комплекта.
03 / СогласуемОригинальную запчасть или технически согласованный аналог, производителя и документы.
Подбираем оригинальные изделия и аналоги по модели оборудования, характеристикам и условиям эксплуатации. Подготовим предложение с выбранным исполнением, стоимостью и сроком поставки.
